124 Strukturstückliste

124 Strukturstückliste

Das Programm "124 Strukturstückliste" ist ein Druckprogramm zum Anzeigen und Drucken der Strukturstückliste. Die Komponenten für das übergeordnete Teil der Struktur werden als erste Auflösungsstufe angezeigt. Diese Komponenten können wieder aus je einem Baukasten bestehen, der sich ebenfalls aus einzelnen Komponenten zusammensetzt. Diese Komponenten können nun wiederum aus einem Baukasten bestehen usw. Jede Komponente, die aus einem Baukasten besteht, wird sofort aufgelöst. Dies geschieht so lange, bis die tiefste Auflösungsstufe erreicht ist. Danach wird die Komponente der nächsthöheren Auflösungsstufe aufgelöst. Die Struktur wird durch das Anzeigen und Einrücken der Auflösungsstufen dargestellt. Stufe 1 sind die Komponenten des Endproduktes, Stufe 2 die Komponenten der 1. Auflösungsstufe usw. Die Auflösung geht zuerst in die Tiefe, dann in die Breite der Struktur.

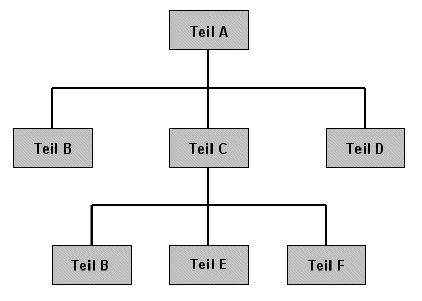

Beispiel einer Struktur

Die Darstellung dieser Struktur als Liste mit Stufennummer sieht folgendermaßen aus:

Stufe Teilenummer

.1 Teil B

.1 Teil C

..2 Teil B

..2 Teil E

..2 Teil F

.1 Teil D

Jede Auflösungsstufe der Struktur wird die Stufennummer eine Stelle nach rechts eingerückt. Für das Einrücken der Auflösungsstufe steht nur eine begrenzte Anzahl von Spalten zur Verfügung. Kann eine Auflösungsstufe aus Platzgründen nicht mehr tiefer eingerückt werden, wird dies durch einen Stern "*" vor der Stufennummer gekennzeichnet.

Falls innerhalb einer Struktur die Dispositionsart von nettobedarfsgesteuert im übergeordneten Teil zu bruttobedarfsgesteuert in der Komponente wechselt, wird eine solche für die MBP kritische Situation auf der Liste vermerkt (je Position und am Ende einer Struktur) und mit einer Meldung nach dem Programmende wird nochmals darauf hingewiesen.

Beschreibung der Bildschirmfelder

Teilenummer von/bis

Eingabe der Teilenummer des übergeordneten Teiles der Struktur für das die Strukturstückliste erstellt werden soll. Nach der Eingabe wird die Bezeichnung der Teilenummer angezeigt. Für dieses Teil wird die Struktur aufgelöst. Bei Eingabe der Teilenummer von/bis können in einem Programmlauf mehrere Strukturstücklisten ausgegeben werden.

Die auszugebenden Selektionen können außerdem noch nach folgenden Kriterien selektiert werden:

Klassifizierung

Teileart

Teilegruppe

Auflösungsdatum

Eingabe des Datums, für das die Stückliste aufgelöst werden soll. Es werden also nur die Komponenten ausgegeben, die bei diesem Datum gültig sind (siehe dazu auch Kapitel 120 Stücklisten).

Auflösungsstufe

Eingabe der Auflösungsstufe, bis zu der die Struktur aufgelöst werden soll.

Ausgabe mit Dispositionsdaten Markierung

Mit dieser Markierung können zwei verschiedene Ausgaben der Strukturstückliste gewählt werden.

Markierung ein	Die Ausgabe der Strukturstückliste erfolgt ohne Dispositionsdaten.
Markierung aus	Die Ausgabe mit Dispositionsdaten wird aktiviert. Dabei werden im Kopf und in den Materialzeilen zusätzliche Informationen ausgegeben.

Die auszugebenden Komponenten können außerdem noch nach folgenden Kriterien selektiert werden:

Teilenummer

Klassifizierung

Teileart

Teilegruppe

Texte Markierung

Markierung ein	Die Texte werden ausgegeben.
Markierung aus	Die Ausgabe der Texte wird unterdrückt.

Ausgabe mit Herstellerinformation Markierung

Markierung ein	Zu jeder Komponente werden die Teil/Herstellerbeziehungen aus 71H3 Teil/Herstellerbeziehung bearbeiten angezeigt. Inaktive Beziehungen werden nicht angezeigt. Außerdem wird zu jeder Komponente die eingestellte Verwendungsart der Herstellerangaben aus 111.02 Teilestamm bearbeiten: Einkauf 1 angezeigt (ohne Hersteller, freie Herstellerwahl, Herstellerzwang).
Markierung aus	Es erfolgt keine Ausgabe von Teil/Herstellerbeziehungen

Bereich Externe Teilenummer beim Kunden

Ausgabe Markierung

Markierung ein	Zu jeder Komponente werden die bei den Kunden verwendeten Teilenummern aus 42A Externe Teilenummern bearbeiten angezeigt. Ist im Eingabefeld «Kunde» keine Kundennummer angegeben, werden die externen Teilenummern von allen Kunden pro Komponente angezeigt, ansonsten nur die Information für den angegebenen Kunden.
Markierung aus	Es erfolgt keine Ausgabe von Teilenummern, die beim Kunden verwendet werden

Kunde

Kundennummer zur Markierung «Ausgabe», siehe dort.

Beschreibung der Ausgabe (Besonderheiten)

Das Programm erzeugt eine Liste. Die Felder im Kopfbereich werden in der in 122 Baukastenstückliste nach Teilenummer beschriebenen Reihenfolge ausgegeben.

Falls innerhalb einer Struktur die Dispositionsart von nettobedarfsgesteuert im übergeordneten Teil zu bruttobedarfsgesteuert in der Komponente wechselt, wird eine solche für die MBP kritische Situation auf der Liste vermerkt (je Position und am Ende einer Struktur), und mit einer Meldung nach Beendigung der Ausgabe wird nochmals darauf hingewiesen.

Falls bei der Auflösung mehr als 30 Stufen entdeckt werden, wird dies ebenfalls am Ende einer Struktur vermerkt, und mit einer Meldung nach Beendigung der Ausgabe wird nochmals darauf hingewiesen.

Wurde die Ausgabe mit Dispositionsdaten ausgewählt, wird in der ersten Kopfzeile zusätzlich die Dispositionsstufe (DS) ausgegeben. Die zweite Kopfzeile wird zweizeilig mit anderen und zusätzlichen Daten ausgegeben. Die Ausgabe des Preises und des Gewichts entfallen.

Folgende zusätzliche Felder werden ausgegeben:

vor der Beschaffungszeit

Projektzeit = Projektlaufzeit

hinter der Menge pro Beschaffungszeit:

Vorschl.mng = Vorschlagsmenge mit Mengeneinheit
mind.Menge/MB = Mindestbeschaffungsmenge und Meldebestand mit Mengeneinheiten
Losgröße/SB = Losgröße und Sicherheitsbestand mit Mengeneinheiten
Frei = Kennung "Frei für Beschaffung" (generieren) aus Teilestamm
Sofort = Kennung "Beschaffung sofort" aus Teilestamm
Genau. = Beschaffungsgenauigkeit T = Tag, W = Woche, M = Monat, A = alles zum 1. Termin zusammenfassen, dahinter "*" = Laut "Konfiguration MBP". Die Ausgabe erfolgt nur

bei nettobedarfsgesteuerten Teilen.

Positionsbereich
Stufe = Auflösungsstufe, in der das Teil in der Struktur verwendet wird
Pos = Position
Bei S-Zeilen
Menge = Strukturmenge - Menge, mit der eine Komponente in den Baukasten eingeht, um die Basismenge zu erhalten
ME = Mengeneinheit der Strukturmenge
DA = Dispositionsart
A = Teileart
Gr = Teilegruppe
Zchng/Werkstoff = Zeichnungsnummer der Komponente und Werkstoff darunter in eigener Zeile.

Falls in "11I Zeichnungsindex bearbeiten" keine gültige Angabe gefunden wird, wird die Zeichnungsnummer aus dem Teilestamm ausgegeben.

Als "Gültig ab"-Datum für die Zeichnungsnummernermittlung wird das Auflösungsdatum verwendet und bei Auflösungsdatum 00.00.00 das Tagesdatum.

Für individuelle Anpassungen steht auch der Änderungsindex zur Verfügung.
K = Scheinbaukasten - dieses Kennzeichen gibt an, ob es sich um einen Scheinbaukasten handelt (Kennzeichen "S") oder nicht (Kennzeichen " ").
Gült.Datum = Gültigkeitskennzeichen und Gültigkeitsdatum.
Änd.Dat. = Änderungsdatum
Wurde die Ausgabe mit Dispositionsdaten ausgewählt, werden weitere 2 Zeilen mit zusätzlichen Daten ausgegeben.
DS = Dispositionsstufe
EK = Kennung "B" beim Einkaufsteil mit Bestellvorschlag, A beim Einkaufsteil mit Vorschlag für Anfrage, F beim Fertigungsteil
Liefer. = Lieferantennummer nur bei Einkaufsteilen, fehlender Lieferant wird mit ??? gekennzeichnet
Vorschl.mng., mind.Menge und Genau. wie im Kopf
Frei = Kennung "Frei für Beschaffung" (generieren) aus Teilestamm und Stücklistenposition ermittelt: "J" nur dann, wenn im Teilestamm und in der Stücklistenposition die beiden Markierungen ein sind.
Sofort = Kennung "Beschaffung sofort" aus der Stücklistenposition
Projektzeit wie im Kopf
Sicher.bestand = Sicherheitsbestand
Bestellrhythmus = Periode des Bestellrhythmusverfahrens
Ausgabe erfolgt nur bei verbrauchsgesteuerten Einkaufsteilen
weist auf Bestellrhythmusverfahren hin,
"*" vor Anzahl Perioden = Bestellrhythmus laut INI-Eintrag
"*" hinter Periode = Periode laut INI-Eintrag
Bei T-Zeilen
Die Textausgabe erfolgt über den Get-Operator. Es werden maximal 20 Zeichen der Textnummer ausgegeben.

Das zweite Bezeichnungsfeld wird im Kopf und in den Positionen (Komponenten) als eigene zweite Zeile aufgenommen ausgegeben, unter dem ersten Bezeichnungsfeld, wenn die Bezeichnung 2 einen Inhalt hat. Die Fußaufteilung ist an 132er Breite angepasst.
