083.017 Register "Barcode"
Über diese Registerseite können Sie die Barcodeausgabe für ein Ausgabemedium konfigurieren. Barcodes können unabhängig vom zu verwenden Drucker (oder Fax) an jeder Stelle eines Formulars ausgegeben werden. Um einen Barcode auszugeben, muss in der Fomularbeschreibungsdatei (MIL) ein spezielles Kommando eingebaut werden (C:$BC(...)).

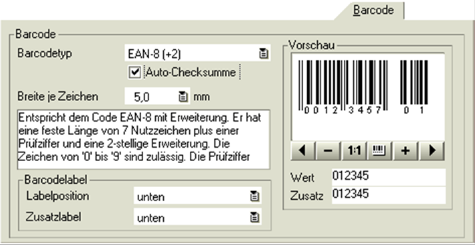

Abbildung 14: Register "Barcode"
|
Beschreibung der Bildschirmfelder
|
Barcodetyp Auswahlliste
Wählen Sie aus der Auswahlliste den Barcodetyp aus, der mit diesem Ausgabemedium verwendet werden soll. Die Zuordnung des Barcodetyps ist immer auf ein Ausgabemedium bezogen, d.h. alle Barcodes die jemals mit diesem Medium ausgegeben werden, sind vom hier angegebenen Typ (unabhängig vom verwendeten Formular). Müssen Sie also in Ihrem Unternehmen verschiedene Barcodetypen im Wechsel drucken können, sollten Sie je Barcodetyp ein Ausgabemedium anlegen.
Zum ausgewählten Barcodetyp wird eine kurze Beschreibung im Textbereich des Fensters angezeigt. Außerdem zeigt Ihnen das Programm eine Vorschau des ausgewählten Barcodes.
Auto-Checksumme Markierung
Manche Barcodes unterstützen die automatische Integration eines Checksummenzeichens als Bestandteil des Barcodes. Andere Barcodes wiederum erfordern eine Checksumme. Mit dieser Markierung kann die Erzeugung der automatischen Checksumme ein- und ausgeschaltet werden. Wird in der Barcodevorschau nach Änderung der Checksummeneinstellung kein Barcode angezeigt, dann kann es sein, dass der ausgewählte Barcode diese Einstellung nicht unterstützt.
Breite je Zeichen
Hiermit bestimmen Sie in Millimetern, wie groß letztendlich der auszugebende Barcode wird. Je zu kodierendem Zeichen wird die hier angegebene Breite verwendet. Da Barcodeproportionen bestimmten Vorschriften unterliegen, weicht das
Druckergebnis evtl. ein wenig von der kalkulierbaren Breite ab.
Labelposition Auswahlliste
Aus dieser Auswahlliste können Sie die Position des Labels am Barcode wählen. Ein Label kann oberhalb oder unterhalb oder gar nicht ausgegeben werden.
Zusatzlabel Auswahlliste
Einige Barcodes bestehen aus zwei Teilen, der eigentlichen Nutzinformation und einem Zusatz. Die Position des Zusatzlabels kann unabhängig vom Hauptlabel bestimmt werden.
Barcodes, die aus zwei Teilen bestehen, müssen beim Einsatz des BC-Kommandos in der Formularbeschreibung (MIL) mit zwei Werten versorgt werden, der eigentlichen Nutzinformation und einem Zusatz. Die beiden Werte werden durch einen senkrechten Strich getrennt an das BC-Kommando übergeben (C:$BC(5,1,"1234567|12345").
Wert, Zusatz
In diesen Feldern kann probiert werden. Die Werte, die hier eingegeben werden, werden sofort als Barcode kodiert und in der Vorschau angezeigt. Dabei ist zu beachten, dass nur manche Barcodetypen die Angabe eines Zusatzwerts unterstützen.
